Trace 配置

与许多始终开启的 Log system（例如 Linux 的 rsyslog、Android 的 logcat）不同，在 Perfetto 中，所有 trace 数据源默认处于空闲状态，仅在收到指令时才记录数据。

一个简单的 trace 配置如下所示：

duration_ms: 10000

buffers {
 size_kb: 65536
 fill_policy: RING_BUFFER
}

data_sources {
 config {
 name: "linux.ftrace"
 target_buffer: 0
 ftrace_config {
 ftrace_events: "sched_switch"
 ftrace_events: "sched_wakeup"
 }
 }
}

使用方式如下：

perfetto --txt -c config.pbtx -o trace_file.perfetto-trace

TIP: 在 repo 中可以找到一些更完整的 trace 配置示例，位于 /test/configs/。

NOTE: 如果你在 Android 上使用 adb 进行 trace 并且遇到问题，请参见下面的 Android 部分。

TraceConfig

TraceConfig 是一个 protobuf 消息(参考文档)，它定义了：

整个 trace 系统的一般行为，例如：

trace 的最大持续时间。
内存中缓冲区的数量及其大小。
输出 trace 文件的最大大小。

启用哪些数据源及其配置，例如：

对于内核 trace 数据源，启用哪些 ftrace 事件。
对于 heap profiler，目标进程名称和采样率。

有关如何配置 Perfetto 捆绑的数据源的详细信息，请参见文档的 数据源 部分。

{数据源} x {缓冲区} 映射：每个数据源应该写入哪个缓冲区(参见下面的缓冲区部分)。

trace 服务（traced）充当配置分发器：它从 perfetto 命令行客户端(或任何其他消费者)接收配置，并将配置的部分转发给连接的各种生产者。

当消费者启动 trace 会话时，trace 服务将：

读取 TraceConfig 的外部部分（例如 duration_ms、buffers）并使用它来确定自己的行为。
读取 data_sources 部分中的数据源列表。对于配置中列出的每个数据源，如果注册了相应的名称（在下面的示例中为 "linux.ftrace"），服务将要求生产者进程启动该数据源，并将 DataSourceConfig 子部分的原始字节原样传递给数据源（参见向后/向前兼容性部分）。

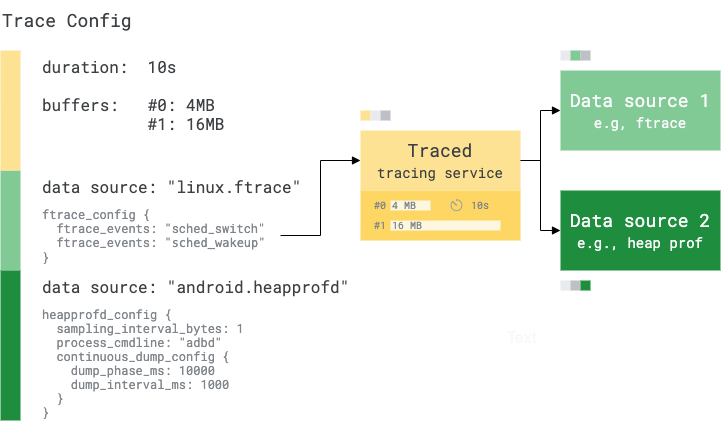

TraceConfig diagram

缓冲区

缓冲区部分定义了由 trace 服务拥有的内存中缓冲区的数量、大小和策略。它看起来如下：

# 缓冲区 #0
buffers {
 size_kb: 4096
 fill_policy: RING_BUFFER
}

# 缓冲区 #1
buffers {
 size_kb: 8192
 fill_policy: DISCARD
}

每个缓冲区都有一个填充策略，可以是：

RING_BUFFER(默认)：缓冲区的行为类似于环形缓冲区，并且在写入满时将覆盖并替换缓冲区中最旧的 trace 数据。
DISCARD：缓冲区在满时停止接受数据。进一步的写入尝试将被丢弃。

WARNING: DISCARD 可能会与在 trace 结束时提交数据的数据源产生意想不到的副作用。

一个 trace 配置必须至少定义一个缓冲区才有效。在最简单的情况下，所有数据源都会将其 trace 数据写入同一个缓冲区。

虽然这对于大多数基本情况都很好，但在不同数据源以显着不同的速率写入的情况下可能会出现问题。

例如，想象一个启用以下两者的 trace 配置：

内核调度器 tracer。在典型的 Android 手机上，这记录约 10000 个事件/秒，将约 1 MB/s 的 trace 数据写入缓冲区。
内存统计轮询。此数据源将 /proc/meminfo 的内容写入 trace 缓冲区，并配置为每 5 秒轮询一次，每次轮询间隔写入约 100 KB。

如果两个数据源都配置为写入同一个缓冲区，并且该缓冲区设置为 4MB，大多数 trace 将只包含一个内存快照。即使第二个数据源工作完美，大多数 trace 根本不包含任何内存快照的可能性也很大。这是因为在 5 秒的轮询间隔期间，调度器数据源最终可能会填满整个缓冲区，将内存快照数据推出缓冲区。

动态缓冲区映射

数据源 <> 缓冲区映射在 Perfetto 中是动态的。在最简单的情况下，trace 会话只能定义一个缓冲区。默认情况下，所有数据源都会将数据记录到该缓冲区中。

在上面的示例中，将这些数据源分离到不同的缓冲区可能更好。这可以通过 TraceConfig 的 target_buffer 字段来实现。

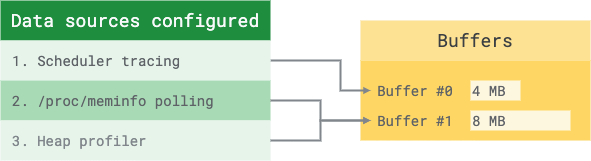

Buffer mapping

可以通过以下方式实现：

data_sources {
 config {
 name: "linux.ftrace"
 target_buffer: 0 # <-- 这进入缓冲区 0。
 ftrace_config { ... }
 }
}

data_sources: {
 config {
 name: "linux.sys_stats"
 target_buffer: 1 # <-- 这进入缓冲区 1。
 sys_stats_config { ... }
 }
}

data_sources: {
 config {
 name: "android.heapprofd"
 target_buffer: 1 # <-- 这也进入缓冲区 1。
 heapprofd_config { ... }
 }
}

PBTX 与二进制格式

使用 perfetto 命令行客户端格式时，有两种方法可以传递 trace 配置：

文本格式

这是人工驱动的工作流和探索的首选格式。它允许直接在 PBTX（ProtoBuf 文本表示）语法中传递文本文件，用于在 trace_config.proto 中定义的模式(参见参考文档)

使用此模式时，将 --txt 标志传递给 perfetto 以指示配置应解释为 PBTX 文件：

perfetto -c /path/to/config.pbtx --txt -o trace_file.perfetto-trace

NOTE: --txt 选项仅在 Android 10 (Q) 中引入。旧版本仅支持二进制格式。

WARNING: 不要将文本格式用于机器对机器交互（基准测试、脚本和工具），因为它更容易中断(例如，如果重命名字段或将枚举转换为整数)

二进制格式

这是机器对机器（M2M）交互的首选格式。它涉及传递 TraceConfig 消息的 protobuf 编码二进制。这可以通过将 PBTX 作为输入传递给 protobuf 的 protoc 编译器来获得(可以在此处下载)。

cd ~/code/perfetto # Android 树中的 external/perfetto。

protoc --encode=perfetto.protos.TraceConfig \
 -I. protos/perfetto/config/perfetto_config.proto \
 < config.txpb \
 > config.bin

然后将其传递给 perfetto，如下所示，不带 --txt 参数：

perfetto -c config.bin -o trace_file.perfetto-trace

流式传输长 trace

默认情况下，Perfetto 将完整的 trace 缓冲区保存在内存中，并且仅在 trace 会话结束时将其写入目标文件（-o 命令行参数）。这是为了减少 trace 系统的性能侵入性。然而，这将 trace 的最大大小限制为设备的物理内存大小，这通常太有限了。

在某些情况下（例如，基准测试、难以重现的情况），可能需要捕获比这大得多的 trace，以额外的 I/O 开销为代价。

为此，Perfetto 允许定期将 trace 缓冲区写入目标文件（或 stdout），使用以下 TraceConfig 字段：

write_into_file (bool)：当为 true 时，定期将 trace 缓冲区排空到输出文件中。启用此选项后，用户空间缓冲区只需足够大以容纳两次写入周期之间的 trace 数据。缓冲区大小取决于设备的活动。典型 trace 的数据速率约为 1-4 MB/s。因此，16MB 的内存缓冲区可以容纳长达约 4 秒的写入周期，然后才会开始丢失数据。
file_write_period_ms (uint32)：覆盖默认排空周期（5s）。较短的周期需要较小的用户空间缓冲区，但会增加 trace 的性能侵入性。如果给定的周期小于 100ms，则 trace 服务将使用 100ms 的周期。
max_file_size_bytes (uint64)：如果设置，则在写入 N 字节后停止 trace 会话。用于限制 trace 的大小。

有关长 trace 模式下的工作 trace 配置的完整示例，请参见 /test/configs/long_trace.cfg。

总结：要捕获长 trace，只需设置 write_into_file:true，设置一个长的 duration_ms，并使用 32MB 或更大的内存缓冲区大小。

数据源特定配置

除了 trace 全局配置参数外，trace 配置还定义了数据源特定的行为。在 proto 模式级别，这在 TraceConfig 的 DataSourceConfig 部分中定义：

来自 data_source_config.proto:

message TraceConfig {
 ...
 repeated DataSource data_sources = 2; // 见下文。
}

message DataSource {
 optional protos.DataSourceConfig config = 1; // 见下文。
 ...
}

message DataSourceConfig {
 optional string name = 1;
 ...
 optional FtraceConfig ftrace_config = 100 [lazy = true];
 ...
 optional AndroidPowerConfig android_power_config = 106 [lazy = true];
}

像 ftrace_config、android_power_config 这样的字段是数据源特定配置的示例。trace 服务将完全忽略这些字段的内容，并将整个 DataSourceConfig 对象路由到任何注册了相同名称的数据源。

[lazy=true] 标记在 protozero 代码生成器中具有特殊含义。与标准嵌套消息不同，它生成原始访问器(例如，const std::string& ftrace_config_raw() 而不是 const protos::FtraceConfig& ftrace_config())。这是为了避免注入过多的 #include 依赖关系，并避免实现数据源的代码中的二进制大小膨胀。

关于向后/向前兼容性的说明

trace 服务将 DataSourceConfig 消息的原始二进制 blob 路由到具有匹配名称的数据源，而无需尝试解码和重新编码它。如果 trace 配置的 DataSourceConfig 部分包含在构建服务时不存在的新字段，则该服务仍会将 DataSourceConfig 传递给数据源。这允许引入新的数据源，而无需服务预先了解它们。

TODO: 我们知道今天使用自定义 proto 扩展 DataSourceConfig 需要更改 Perfetto repo 中的 data_source_config.proto，这对于外部项目来说并不理想。长期计划是为非上游扩展保留一系列字段，并为客户端代码提供通用模板化访问器。在此之前，我们接受上游补丁以引入你自己的数据源的特殊配置。

多进程数据源

某些数据源是单例。例如，在 Android 上提供调度器 trace 的 Perfetto 中，整个系统只有一个数据源，由 traced_probes 服务拥有。

然而，在一般情况下，多个进程可以通告相同的数据源。例如，当使用 Perfetto SDK 进行用户空间插桩时就是这种情况。

如果发生这种情况，当启动指定该数据源的 trace 配置的 trace 会话时，Perfetto 默认将要求通告该数据源的所有进程启动它。

在某些情况下，可能希望进一步将数据源的启用限制到特定进程（或一组进程）。这可以通过 producer_name_filter 和 producer_name_regex_filter 来实现。

NOTE: 典型的 Perfetto 运行时模型是：一个进程 == 一个 Perfetto Producer;一个 Producer 通常托管多个数据源。

设置这些过滤器后，Perfetto trace 服务将仅在匹配过滤器的 Producer 子集中激活数据源。

示例：

buffers {
 size_kb: 4096
}

data_sources {
 config {
 name: "track_event"
 }
 # 仅在 Chrome 和 Chrome canary 上启用数据源。
 producer_name_filter: "com.android.chrome"
 producer_name_filter: "com.google.chrome.canary"
}

触发器

在正常条件下，trace 会话的生命周期与 perfetto 命令行客户端的调用简单匹配：当 TraceConfig 传递给 perfetto 时 trace 数据采集开始，当 TraceConfig.duration_ms 已经过去或命令行客户端终止时结束。

Perfetto 支持基于触发器的替代启动或停止 trace 模式。总体思想是在 trace 配置本身中声明：

一组触发器，它们只是自由形式的字符串。
给定触发器是否应该导致 trace 启动或停止，以及启动/停止延迟。

为什么要使用触发器？为什么不能在需要时直接启动 perfetto 或 kill（SIGTERM）它？所有这一切的基本原理是安全模型：在大多数 Perfetto 部署中（例如，在 Android 上），只有特权实体（例如，adb shell）可以配置/启动/停止 trace。应用程序在这方面是非特权的，它们无法控制 trace。

触发器提供了一种让非特权应用程序以有限方式控制 trace 会话生命周期的方法。概念模型是：

特权 Consumer(参见 服务模型)，即通常被授权启动 trace 的实体（例如，Android 中的 adb shell），预先声明 trace 的可能触发器名称及其将执行的操作。
非特权实体（任何随机应用程序进程）可以激活这些触发器。非特权实体对触发器将执行的操作没有发言权，它们只是传达事件已发生。

触发器可以通过命令行工具发出信号

/system/bin/trigger_perfetto "trigger_name"

(或者也可以通过启动一个仅使用配置中的 activate_triggers: "trigger_name" 字段的独立 trace 会话)

有两种类型的触发器：

启动触发器

启动触发器允许仅在发生某些重大事件后才激活 trace 会话。传递具有 START_TRACING 触发器的 trace 配置会导致 trace 会话保持空闲（即不记录任何数据），直到触发器被击中或 trigger_timeout_ms 超时被击中。

trace_duration_ms 和触发的 trace 不能同时使用。

示例配置：

# 如果击中 "myapp_is_slow",trace 开始记录数据并将在
# 5 秒后停止。
trigger_config {
 trigger_mode: START_TRACING
 triggers {
 name: "myapp_is_slow"
 stop_delay_ms: 5000
 }
 # 如果没有触发器被击中,trace 将在 30 秒后结束而不记录任何数据
 trigger_timeout_ms: 30000
}

# 配置的其余部分照常。
buffers { ... }
data_sources { ... }

停止触发器

STOP_TRACING 触发器允许在触发器被击中时过早地完成 trace。在此模式下，trace 在调用 perfetto 客户端时立即启动（就像在正常情况下一样）。触发器充当过早完成信号。

这可以用于以飞行记录器模式使用 perfetto。通过启动一个在 RING_BUFFER 模式下配置缓冲区并使用 STOP_TRACING 触发器的 trace,trace 将被循环记录并在检测到罪魁祸首事件时完成。这对于根本原因在最近过去的事件（例如，应用程序检测到滚动缓慢或丢失帧）是关键。

示例配置：

# 如果没有触发器被击中,trace 将在 30 秒后结束。
trigger_timeout_ms: 30000

# 如果击中 "missed_frame",trace 将在 1 秒后停止。
trigger_config {
 trigger_mode: STOP_TRACING
 triggers {
 name: "missed_frame"
 stop_delay_ms: 1000
 }
}

# 配置的其余部分照常。
buffers { ... }
data_sources { ... }

Android

在 Android 上，使用 adb shell 有一些注意事项

Ctrl+C，通常会导致 trace 的正常终止，在使用 adb shell perfetto 时不会被 ADB 传播，但仅在使用通过 adb shell 的基于交互式 PTY 的会话时传播。
在 Android 12 之前的非 root 设备上，由于过于严格的 SELinux 规则，配置只能作为 cat config | adb shell perfetto -c -（-: stdin）传递。从 Android 12 开始，/data/misc/perfetto-configs 可用于存储配置。
在 Android 10 之前的设备上，adb 无法直接拉取 /data/misc/perfetto-traces。使用 adb shell cat /data/misc/perfetto-traces/trace > trace 来解决。
当捕获较长的 trace 时，例如在基准测试或 CI 的上下文中，使用 PID=$(perfetto --background) 然后使用 kill $PID 停止。
