内存 Counter 和事件

Perfetto 允许在 Android 和 Linux 上收集许多内存事件和 Counters。这些事件来自内核接口，包括 ftrace 和 /proc 接口，有两种类型：内核在 ftrace 缓冲区中推送的轮询 Counters 和事件。

每个进程轮询 Counter

进程统计数据源允许以用户定义的间隔轮询 /proc/<pid>/status 和 /proc/<pid>/oom_score_adj。

请参见 man 5 proc 了解其语义。

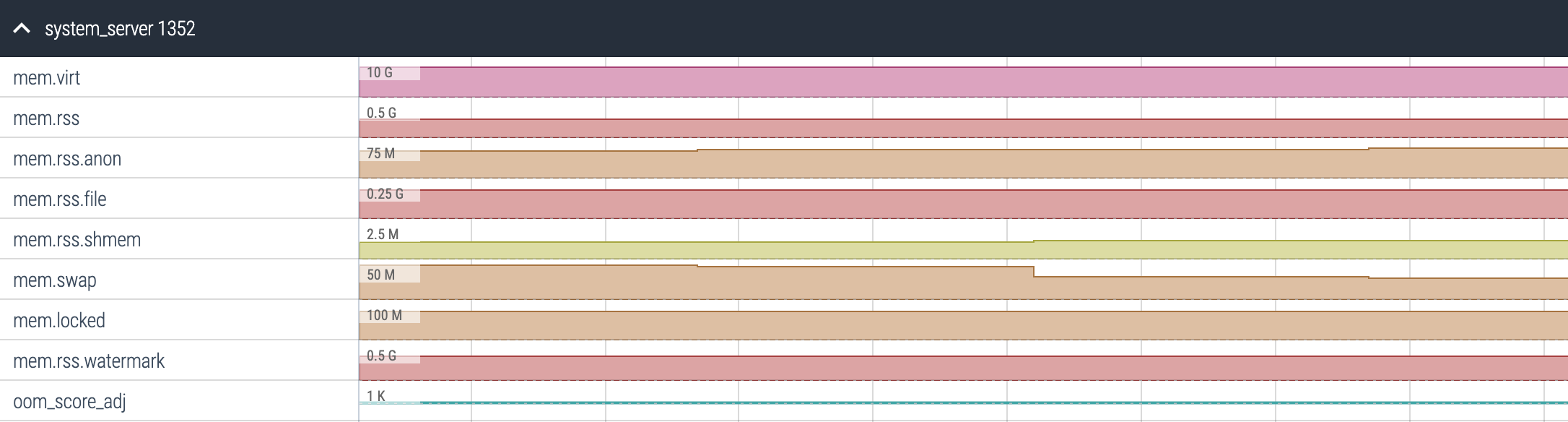

UI

SQL

WARNING: 我们强烈建议使用标准库中的表而不是直接查询此数据。请参见 Android trace 分析指南中的内存使用部分。

select c.ts, c.value, t.name as counter_name, p.name as proc_name, p.pid
from counter as c left join process_counter_track as t on c.track_id = t.id
left join process as p using (upid)
where t.name like 'mem.%'

ts	counter_name	value_kb	proc_name	pid
261187015027350	mem.virt	1326464	com.android.vending	28815
261187015027350	mem.rss	85592	com.android.vending	28815
261187015027350	mem.rss.anon	36948	com.android.vending	28815
261187015027350	mem.rss.file	46560	com.android.vending	28815
261187015027350	mem.swap	6908	com.android.vending	28815
261187015027350	mem.rss.watermark	102856	com.android.vending	28815
261187090251420	mem.virt	1326464	com.android.vending	28815

TraceConfig

要每 X ms 收集进程统计 Counters，请在进程统计配置中设置 proc_stats_poll_ms = X。 X 必须大于 100ms 以避免过度的 CPU 使用。有关收集的特定 Counters 的详细信息可以在 ProcessStats 参考中找到。

data_sources: {
 config {
 name: "linux.process_stats"
 process_stats_config {
 scan_all_processes_on_start: true
 proc_stats_poll_ms: 1000
 }
 }
}

每个进程内存事件（ftrace）

rss_stat

最近版本的 Linux 内核允许在驻留集大小（RSS）mm Counters 更改时报告 ftrace 事件。这与 /proc/pid/status 中作为 VmRSS 可用的 Counter 相同。此事件的主要优点是，作为事件驱动的推送事件，它允许检测非常短的内存使用突发，否则使用 /proc Counters 将无法检测到。

即使持续几毫秒，数百 MB 的内存使用峰值也会对 Android 产生极其负面的影响，因为它们可能导致大规模低内存终止以回收内存。

有关分析内存使用的示例，请参见 Android trace 分析指南中的内存使用部分。

支持此功能的内核功能已在 Linux 内核中引入 b3d1411b6 并由 e4dcad20 改进。它们从 Linux v5.5-rc1 起在上游可用。此补丁已在运行 Android 10 （Q）的几个 Google Pixel 内核中向后移植。

mm_event

mm_event 是一个捕获关键内存事件统计信息的 ftrace 事件（/proc/vmstat 公开的那些事件的子集）。与 RSS-stat Counter 更新不同，mm 事件的量极高，单独跟踪它们是不可行的。mm_event 仅在 trace 中报告定期直方图，合理地减少开销。

mm_event 仅在运行 Android 10 （Q）及更高版本的某些 Google Pixel 内核上可用。

启用 mm_event 时，将记录以下 mm 事件类型：

mem.mm.min_flt：次要页面错误
mem.mm.maj_flt：主要页面错误
mem.mm.swp_flt：由交换缓存服务的页面错误
mem.mm.read_io：由 I/O 支持的读取页面错误
mem.mm..compaction：内存压缩事件
mem.mm.reclaim：内存回收事件

对于每个事件类型，事件记录：

count：自上一次事件以来事件发生的次数。
min_lat：自上一次事件以来记录的最小延迟（mm 事件的持续时间）。
max_lat：自上一次事件以来记录的最高延迟。

UI

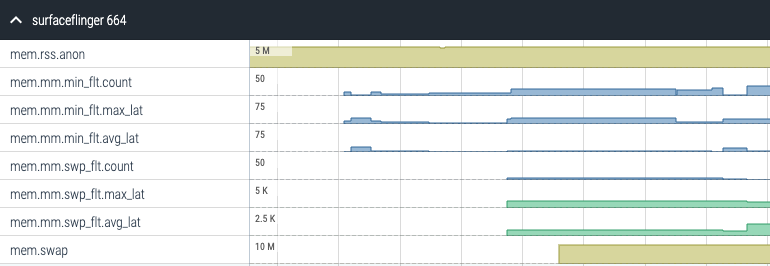

rss_stat 和 mm_event

SQL

WARNING: 我们强烈建议使用标准库中的表而不是直接查询此数据。请参见 Android trace 分析指南中的内存使用部分。

在 SQL 级别，这些事件以与相应的轮询事件相同的方式导入和公开。这允许收集两种类型的事件（推送和轮询）并在查询和脚本中统一处理它们。

select c.ts, c.value, t.name as counter_name, p.name as proc_name, p.pid
from counter as c left join process_counter_track as t on c.track_id = t.id
left join process as p using (upid)
where t.name like 'mem.%'

ts	value	counter_name	proc_name	pid
777227867975055	18358272	mem.rss.anon	com.google.android.apps.safetyhub	31386
777227865995315	5	mem.mm.min_flt.count	com.google.android.apps.safetyhub	31386
777227865995315	8	mem.mm.min_flt.max_lat	com.google.android.apps.safetyhub	31386
777227865995315	4	mem.mm.min_flt.avg_lat	com.google.android.apps.safetyhub	31386
777227865998023	3	mem.mm.swp_flt.count	com.google.android.apps.safetyhub	31386

TraceConfig

data_sources: {
 config {
 name: "linux.ftrace"
 ftrace_config {
 ftrace_events: "kmem/rss_stat"
 ftrace_events: "mm_event/mm_event_record"
 }
 }
}

# 这是获取线程<>进程关联和完整进程名称。
data_sources: {
 config {
 name: "linux.process_stats"
 }
}

系统范围的轮询 Counter

此数据源允许定期从以下轮询系统数据：

/proc/stat
/proc/vmstat
/proc/meminfo

请参见 man 5 proc 了解其语义。

UI

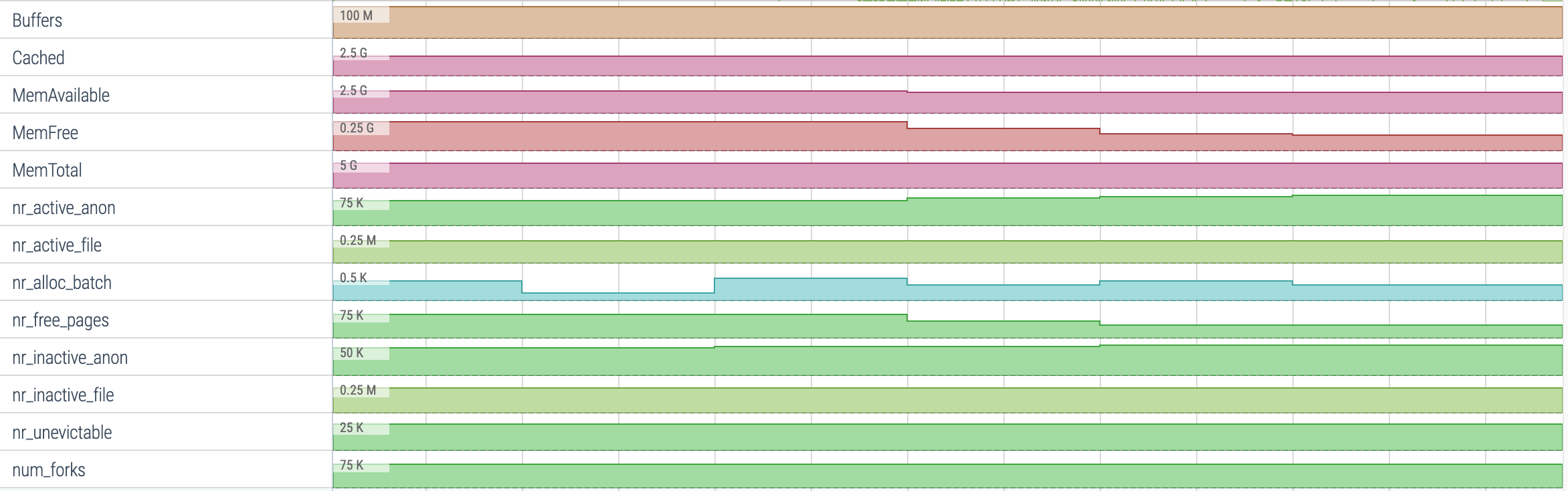

系统内存 Counter

轮询周期和要包含在 trace 中的特定 Counters 可以在 trace 配置中设置。

SQL

select c.ts, t.name, c.value / 1024 as value_kb from counters as c left join counter_track as t on c.track_id = t.id

ts	name	value_kb
775177736769834	MemAvailable	1708956
775177736769834	Buffers	6208
775177736769834	Cached	1352960
775177736769834	SwapCached	8232
775177736769834	Active	1021108
775177736769834	Inactive(file)	351496

TraceConfig

支持的 Counters 集可在 TraceConfig 参考中找到。

data_sources: {
 config {
 name: "linux.sys_stats"
 sys_stats_config {
 meminfo_period_ms: 1000
 meminfo_counters: MEMINFO_MEM_TOTAL
 meminfo_counters: MEMINFO_MEM_FREE
 meminfo_counters: MEMINFO_MEM_AVAILABLE

 vmstat_period_ms: 1000
 vmstat_counters: VMSTAT_NR_FREE_PAGES
 vmstat_counters: VMSTAT_NR_ALLOC_BATCH
 vmstat_counters: VMSTAT_NR_INACTIVE_ANON
 vmstat_counters: VMSTAT_NR_ACTIVE_ANON

 stat_period_ms: 1000
 stat_counters: STAT_CPU_TIMES
 stat_counters: STAT_FORK_COUNT
 }
 }
}

低内存终止（LMK）

背景

Android 框架会终止应用程序和服务，尤其是后台应用程序，以便在需要内存时为新打开的应用程序腾出空间。这些被称为低内存终止（LMK）。

请注意，LMK 并不总是性能问题的症状。经验法则是严重性（即用户感知的影响）与被终止应用程序的状态成正比。应用程序状态可以从 trace 中的 OOM 调整分数推导出来。

前台应用程序或服务的 LMK 通常是一个大问题。当用户正在使用的应用程序在其手指下消失，或者他们最喜欢的音乐播放器服务突然停止播放音乐时，就会发生这种情况。

相反，缓存应用程序或服务的 LMK 通常是例行公事，在大多数情况下，直到用户尝试返回应用程序时才会被最终用户注意到，然后应用程序将冷启动。

这些极端之间的情况更为微妙。如果缓存应用程序/服务的 LMK 在风暴中发生（即观察到大多数进程在短时间内被 LMK），则可能仍然有问题，并且通常是系统某些组件导致内存峰值症状。

lowmemorykiller vs lmkd

内核 lowmemorykiller 驱动程序

在 Android 中，LMK 以前由临时内核驱动程序处理，即 Linux 的 drivers/staging/android/lowmemorykiller.c。此驱动程序在 trace 中发出 ftrace 事件 lowmemorykiller/lowmemory_kill。

用户空间 lmkd

Android 9 引入了一个用户空间本机守护程序，接管了 LMK 责任：lmkd。并非所有运行 Android 9 的设备都必须使用 lmkd，因为内核与用户空间的最终选择取决于手机制造商、其内核版本和内核配置。

在 Google Pixel 手机上，从运行 Android 9 的 Pixel 2 开始使用 lmkd 端终止。

有关详细信息，请参见 https://source.android.com/devices/tech/perf/lmkd。

lmkd 发出一个名为 kill_one_process 的用户空间 atrace Counter 事件。

Android LMK vs Linux oomkiller

Android 上的 LMK，无论是旧内核 lowmemkiller 还是较新的 lmkd，都使用与标准 Linux 内核的 OOM Killer 完全不同的机制。Perfetto 目前仅支持 Android LMK 事件（内核和用户空间），不支持跟踪 Linux 内核 OOM Killer 事件。Linux OOMKiller 事件理论上在 Android 上仍然可能发生，但极不可能发生。如果发生，它们很可能是配置错误的 BSP 的症状。

UI

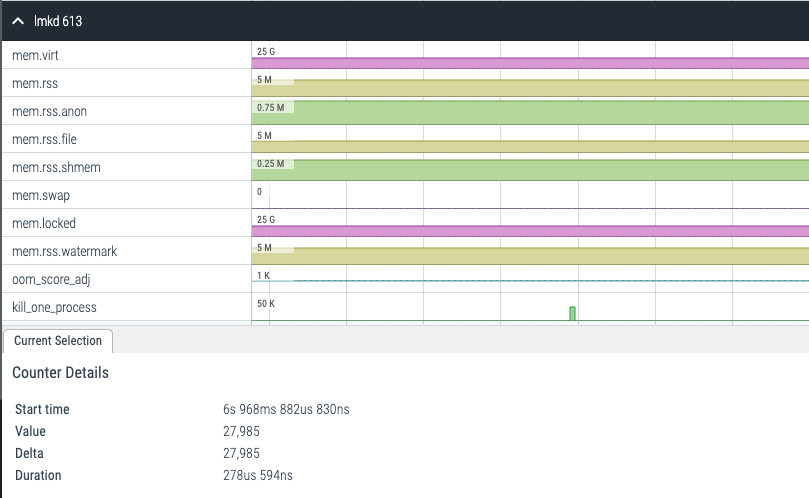

较新的用户空间 LMK 在 UI 中的 lmkd track 下以 Counter 的形式可用。Counter 值是被终止进程的 PID（在下面的示例中，PID=27985）。

用户空间 lmkd

SQL

较新的 lmkd 和传统内核驱动的 lowmemorykiller 事件在导入时被规范化，并在 instants 表的 mem.lmk 键下可用。

SELECT ts, process.name, process.pid
FROM instant
JOIN process_track ON instant.track_id = process_track.id
JOIN process USING (upid)
WHERE instant.name = 'mem.lmk'

ts	name	pid
442206415875043	roid.apps.turbo	27324
442206446142234	android.process.acore	27683
442206462090204	com.google.process.gapps	28198

TraceConfig

要启用低内存终止跟踪，请将以下选项添加到 trace 配置：

data_sources: {
 config {
 name: "linux.ftrace"
 ftrace_config {
 # 对于旧内核事件。
 ftrace_events: "lowmemorykiller/lowmemory_kill"

 # 对于新的用户空间 lmkds。
 atrace_apps: "lmkd"

 # 这不是严格要求的,但很有用,可以知道进程
 # 的状态（FG、缓存...）在它被终止之前。
 ftrace_events: "oom/oom_score_adj_update"
 }
 }
}

应用程序状态和 OOM 调整分数

Android 应用程序状态可以从 trace 中的进程 oom_score_adj 推断出来。映射不是 1:1，状态比 oom_score_adj 值组多，缓存进程的 oom_score_adj 范围从 900 到 1000。

映射可以从 ActivityManager 的 ProcessList 源推断出来

// 这是一个仅托管不可见活动的进程,
// 因此可以在没有任何中断的情况下将其终止。
static final int CACHED_APP_MAX_ADJ = 999;
static final int CACHED_APP_MIN_ADJ = 900;

// 这是我们允许首先死亡的 oom_adj 级别。这不能等于
// CACHED_APP_MAX_ADJ,除非进程正在主动分配 CACHED_APP_MAX_ADJ 的 oom_score_adj。
static final int CACHED_APP_LMK_FIRST_ADJ = 950;

// SERVICE_ADJ 的 B 列表 -- 这些是旧的和陈旧的
// 服务,不如 A 列表中的那些闪亮和有趣。
static final int SERVICE_B_ADJ = 800;

// 这是用户之前所在的应用程序的进程。
// 这个进程保持在其他东西之上,因为非常常见
// 切换回上一个应用程序。这对于最近任务切换很重要
// （在两个顶级最近的应用程序之间切换）以及正常的
// UI 流程,例如,在电子邮件应用程序中单击 URI 以在浏览器中查看,
// 然后按返回键返回电子邮件。
static final int PREVIOUS_APP_ADJ = 700;

// 这是一个持有主应用程序的进程 -- 我们想尝试
// 避免杀死它,即使它通常在后台,
// 因为用户与之交互很多。
static final int HOME_APP_ADJ = 600;

// 这是一个持有应用程序服务的进程 -- 杀死它
// 对用户来说不会有太大影响。
static final int SERVICE_ADJ = 500;

// 这是一个具有重量级应用程序的进程。它在后台,
// 但我们想尝试避免杀死它。值在启动时
// 在 system/rootdir/init.rc 中设置。
static final int HEAVY_WEIGHT_APP_ADJ = 400;

// 这是一个当前托管备份操作的进程。杀死它
// 并不完全致命,但通常是一个坏主意。
static final int BACKUP_APP_ADJ = 300;

// 这是一个由系统（或其他应用程序）绑定的进程,比服务更重要,
// 但如果被杀死,不会立即影响用户。
static final int PERCEPTIBLE_LOW_APP_ADJ = 250;

// 这是一个仅托管用户可感知组件的进程,
// 我们真的想避免杀死它们,但它们不是
// 立即可见。一个例子是后台音乐播放。
static final int PERCEPTIBLE_APP_ADJ = 200;

// 这是一个仅托管用户可见活动的进程,
// 所以我们更希望它们不会消失。
static final int VISIBLE_APP_ADJ = 100;

// 这是一个最近处于 TOP 并已移动到 FGS 的进程。继续
// 像前台应用程序一样对待它一段时间。
// @see TOP_TO_FGS_GRACE_PERIOD
static final int PERCEPTIBLE_RECENT_FOREGROUND_APP_ADJ = 50;

// 这是运行当前前台应用程序的进程。我们真的
// 不想杀死它!
static final int FOREGROUND_APP_ADJ = 0;

// 这是系统或持久进程绑定到的进程,
// 并表示它很重要。
static final int PERSISTENT_SERVICE_ADJ = -700;

// 这是一个系统持久进程,例如电话。绝对
// 不想杀死它,但这样做并非完全致命。
static final int PERSISTENT_PROC_ADJ = -800;

// 系统进程以默认调整运行。
static final int SYSTEM_ADJ = -900;

// 用于未被系统管理的本机进程的特殊代码(因此
// 系统没有分配 oom adj)。
static final int NATIVE_ADJ = -1000;
