电源数据源
在 Android 上，Perfetto 捆绑数据源以从设备电源管理单元检索电源 Counters（在支持的地方）。
电池 Counter
此数据源已在 Android 10 （Q） 中引入，并且需要设备上存在电源管理硬件。这在大多数 Google Pixel 智能手机上可用。
现代智能手机配备有电源监控 IC，能够测量进出电池的充电量。这允许 Perfetto 观察整个设备（SoC、显示器、无线电和所有其他硬件单元的联合）从电池消耗的总和瞬时充电量。

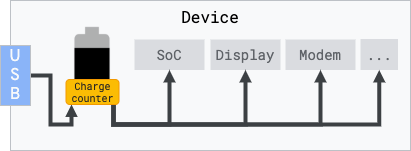

简化的框图：
这些 Counter 报告：
- 剩余电池容量（%）。
- 剩余电池充电量（微安时，µAh）。
- 瞬时（通常是小时间窗口的平均值）电流（微安，µA）
这些 Counter的存在和分辨率取决于设备制造商。在平台级别，此数据是通过轮询 Android IHealth HAL 获得的。有关硬件规格和分辨率的更多详细信息，请参见测量设备电源。
在 USB 上插电时测量充电量
电池 Counter 测量进出电池的充电量。如果设备插入 USB 电缆，你可能会观察到正瞬时电流和总充电量的增加，表示充电量流入电池（即为其充电）而不是流出。
这可能会使实验室环境中的测量变得有问题。已知的解决方法是：
使用允许从主机端电气断开 USB 端口的专用 USB 集线器。这允许在测试运行时有效地断开手机连接。
在已 root 的手机上，电源管理 IC 驱动程序允许断开 USB 充电，同时保持 USB 数据链路处于活动状态。此功能是 SoC 特定的，未记录，并且未通过任何 HAL 公开。例如，在 Pixel 2 上，这可以通过以 root 身份运行来实现：
echo 1 > /sys/devices/soc/800f000.qcom,spmi/spmi-0/spmi0-02/800f000.qcom,spmi:qcom,pmi8998@2:qcom,qpnp-smb2/power_supply/battery/input_suspend。 请注意，在大多数设备上，内核 USB 驱动程序保持唤醒锁以保持 USB 数据链路处于活动状态，因此即使关闭屏幕，设备也永远不会完全挂起。

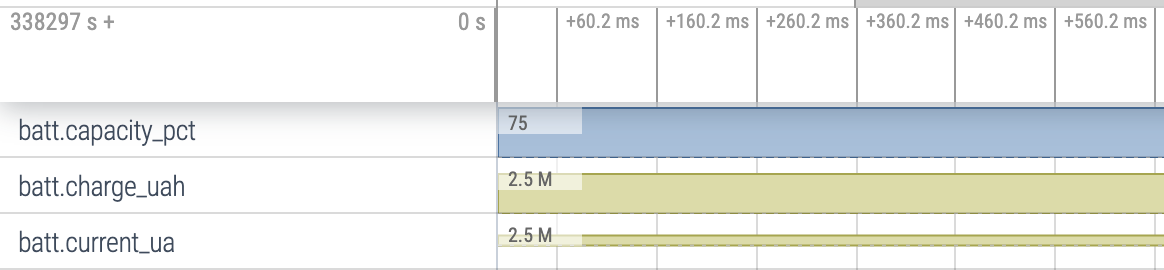

UI
SQL
select ts, t.name, value from counter as c left join counter_track t on c.track_id = t.id| ts | name | value |
|---|---|---|
| 338297039804951 | batt.charge_uah | 2085000 |
| 338297039804951 | batt.capacity_pct | 75 |
| 338297039804951 | batt.current_ua | -1469687 |
| 338297145212097 | batt.charge_uah | 2085000 |
| 338297145212097 | batt.capacity_pct | 75 |
| 338297145212097 | batt.current_ua | -1434062 |
TraceConfig
Trace proto: BatteryCounters
Config proto: AndroidPowerConfig
示例配置（Android）:
data_sources: {
config {
name: "android.power"
android_power_config {
battery_poll_ms: 250
battery_counters: BATTERY_COUNTER_CAPACITY_PERCENT
battery_counters: BATTERY_COUNTER_CHARGE
battery_counters: BATTERY_COUNTER_CURRENT
battery_counters: BATTERY_COUNTER_VOLTAGE
}
}
}示例配置（Chrome OS 或 Linux）:
data_sources: {
config {
name: "linux.sysfs_power"
}
}设备内电源轨监控器（ODPM）
此数据源已在 Android 10 （Q） 中引入，并且需要设备上的专用硬件。此硬件在大多数生产手机上尚不可用。
Android 的最新版本引入了对硬件子系统级别更高级电源监控的支持，称为"设备内电源轨监控器"（ODPM）。这些 Counter 测量（硬件单元组的）功耗。
与电池 Counter 不同，它们不受电池充电/放电状态的影响，因为它们测量电池下游的电源。
电源轨 Counters 的存在和分辨率取决于设备制造商。在平台级别，此数据是通过轮询 Android IPowerStats HAL 获得的。
Google 员工：有关如何更改 Pixel 设备上的默认轨选择的说明，请参见 go/power-rails-internal-doc。

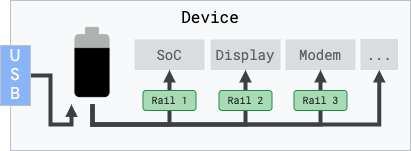

简化的框图：
TraceConfig
Trace proto: PowerRails
Config proto: AndroidPowerConfig
示例配置：
data_sources: {
config {
name: "android.power"
android_power_config {
battery_poll_ms: 250
collect_power_rails: true
# 注意:可以在此部分中同时指定轨和电池 Counter。
}
}
}相关数据源
另请参见 CPU -> 频率缩放 数据源。
